Azot jeneratörü enerji panosu nedir, sistemdeki rolü?
Azot üretim hattında enerji panosu; kompresör, kurutucu, jeneratör (PSA/membran), vakum pompası, blower ve yardımcı cihazların güvenli beslemesini yapar. Aynı zamanda ölçüm–izleme altyapısıyla kWh tüketimini ve üretilen Nm³’ü toplayıp kWh/Nm³ değerini görünür kılar. Böylece işletme; enerji anormalliklerini, bakım ihtiyaçlarını ve kapasite darboğazlarını erken tespit eder. Pano tasarımında gövde, bara, koruma ve doğrulama kuralları için IEC 61439; makine üzerindeki elektrik donanımı ve güvenlik fonksiyonları için IEC 60204-1 temel referanslardır.
Berce Air’in azot jeneratörleri farklı debi–saflık konfigürasyonlarına sahiptir; enerji panosu bu konfigürasyonların sürücü, koruma ve izleme ihtiyaçlarını tek noktada toplar. Pano, hem süreklilik (arıza önleyici korumalar) hem de verimlilik (doğru ölçüm ve kontrol) için sistemin “sinir merkezi”dir. Harmonik ve reaktif güç yönetimi ise pano mimarisinin ayrılmaz parçasıdır; tasarım hedeflerinde IEEE 519 (PCC’de gerilim/akım distorsiyon sınırları) ve IEC 61000-3-12 (≥16 A ve ≤75 A/ faz cihazların harmonik sınırları) dikkate alınmalıdır.
Temel bileşenler ve yerleşim
Enerji panosunu iki katmanda düşünün: güç katı (MCC) ve kontrol/otomasyon katı. Temiz bir ayrım, hem EMC performansını hem de bakım kolaylığını artırır.
Güç katı (MCC) – motor sürücü ve korumalar
- Ana şalter / MCCB: Kısa devre kesme kapasitesi işletme koşullarına göre seçilir.
- Besleme–hat korumaları: Termik-manyetik şalterler, sigortalar, kaçak akım korumaları.
- Sürücüler: VFD/soft starter üniteleri (kompresör, blower, pompalar). Kablo ekranlama ve reaktör/filtre seçimi güç kalitesi için kritiktir.
- Bara & kablo: Bakır bara kesitleri, kablo kanalları ve faz nötr/PE düzeni; ısı artışı ve gerilim düşümü hesaplarına göre belirlenir.
- Topraklama & bağlama: PE barası, gövde–kapak köprüleri, EMC kelepçeleri.
Kontrol katı (PLC/HMI/SCADA) – sensör ve sayısallaştırma
- PLC + I/O: Basınç, sıcaklık, debi, kapı switch’i, acil stop ve seviye (dren) sinyalleri.
- HMI/SCADA: Alarm–trend ekranları; pano içi sıcaklık, fan/filtre çalışma saatleri.
- Güç analizörü: kW, kWh, cosφ, THD (gerilim/akım); CT/VT ile doğru oranlama.
- 24 VDC PSU ve yedekleme: Kontrol devresi için regüle güç; kritik hatlar için UPS bölgesi.
- İklimlendirme & IP: Fan/klima, filtreli hava giriş–çıkışı; uygulamaya göre IP54/55.
- Etiketleme & izlenebilirlik: Klemens numaraları, kablo etiketleri, tek hat ve kablo listeleri.
Ölçüm ve izleme: kWh/Nm³ nasıl hesaplanır?
Enerji verimini ölçmeden iyileştirmek zordur. Pano içine takılacak bir güç analizörü ve azot hattına yerleştirilecek debimetre ile temel mimari kurulur:
- Enerji (kWh): Kompresör, kurutucu ve jeneratör beslemelerinin toplam tüketimi ölçülür.
- Azot hacmi (Nm³): Debimetre toplam sayacı (totalizer) vardiya/gün/ay bazında okunur.
- kWh/Nm³: İlgili periyotta tüketim / üretim. Kıyaslamayı vardiya, hat, ürün ve saflık ile eşleştirmek, gerçek neden–sonucu görmenizi sağlar.
Uygulama ipuçları:
- Sayaç yerleşimi: Enerji ölçümü, pano çıkışları yerine her alt yük üzerinde ayrı ayrı yapılırsa (kompresör, kurutucu, jeneratör) “hangi ekipman tüketimi artırıyor?” sorusu hızlı yanıtlanır.
- Veri bütünlüğü: Analizör ve debimetrenin haberleşmesini Modbus/Profinet üzerinden SCADA’ya bağlayın; tarih–saat damgası ile trend tutun.
- Alarm–rapor: kWh/Nm³ eşiklerini tanımlayın (örnek: %15 artışta uyarı); raporları vardiya–operatör–ürünle ilişkilendirin.
Not: Pano harmonikleri ve reaktif güç düzeltmesi, kWh/Nm³’ü doğrudan etkiler. VFD ağırlıklı yüklerde filtre/reaktör seçimi, IEEE 519 ve IEC 61000-3-12 çerçevesinde yapılmalıdır; aksi durumda PCC’de THD yükselir, kayıplar artar.
Güç kalitesi: harmonikler ve reaktif güç
VFD ağırlıklı yüklerde akım dalga biçimi bozulur; THDi yükselir, kablolarda/trafo-barda ek kayıplar oluşur. Pano tasarımında üç katmanlı bir yaklaşım izleyin:
- Kaynakta önlem: VFD girişine hat reaktörü veya pasif/aktif harmonik filtre eklemek.
- PCC’de sınır: Tesis girişinde (PCC) gerilim/akım distorsiyon limitlerini IEEE 519 hedeflerine göre izlemek.
- Reaktif güç: Detuned (reaktörlü) kompanzasyon bankı ile cosφ’yi sabit tutmak; harmonik rezonans riskini azaltmak. 16–75 A/faz arası cihazlar için IEC 61000-3-12 sınırlarını gözetmek, pano seviyesinde uyum için iyi bir çerçeve sağlar.
Filtre seçimi – yük profiline göre yaklaşım
- Değişken yük ve çoklu VFD varsa aktif harmonik filtre esneklik sağlar.
- Sabit/tekrarlayan yüklerde 12/18-pulse besleme veya pasif filtre ekonomik olabilir.
- Pano içinde EMC düzeni (sürücü–kontrol ayrımı, ekranlı kablo inişi, PE/EMC kelepçeleri) kaçak akımları ve parazitleri azaltır.
Güvenlik ve standartlar
Azot jeneratörü enerji panosunu iki çekirdek standartla doğrulayın:
- IEC 61439-1/-2: Alçak gerilim anahtarlama ve kontrol düzenleri için tasarım/kurulum ve tip doğrulama kuralları (bileşen seçimi, ısıl hesap, kısa devre dayanımı, dielektrik, IP/IK vb.).
- IEC 60204-1: Makinenin elektrik donanımı; acil durdurma, kapı switch’leri, koruyucu iletkenler, iletken kesitleri, testler ve dokümantasyon.
Pratik güvenlik adımları
- Acil stop ve interlock: Kapı açılınca sürücülere kumanda kesilsin; enerji altında çalışma engellensin.
- LOTO: Kilitle-etiketle prosedürü ve kilitlenebilir ana şalter.
- Ark-flash ve kısa devre: Icw/Icc hesabı; personel için risk etiketleri ve kişisel koruyucu ekipman planı.
- Topraklama ve eşpotansiyel: PE barası, kapak köprüleri; düşük empedanslı hat.
Yerleşim ve termal yönetim
Pano içi sıcak noktalar, elektronik ömrünü belirgin etkiler.
- Termal tasarım: Kaynakların (VFD, güç kaynağı, analizör) ısı yayılımını toplayın; fan/klima kapasitesini buna göre seçin.
- Hava akışı: Aşağıdan temiz hava girişi, yukarıdan çıkış; filtreli menfezlerle toz kontrolü.
- IP sınıfı: İç saha için IP54, zorlu ortam ve dış saha için IP55 ve kondenz bariyeri değerlendirin.
- Kablo yönetimi: Güç ve sinyal kanallarını ayırın; minimum bükme yarıçapı ve servis aralığı bırakın.
Uygulama senaryoları
- Lazer kesim hatları: Hızlı yük değişimleri ve yüksek VFD yoğunluğu vardır; aktif filtre + olay kaydı tavsiye edilir. Hattı Berce Air’in lazer kesim sistemleri ile bütün planlayın.
- Gıda/ilaç tesisleri: Süreklilik kritiktir; kontrol 24 VDC’yi UPS bölgesine alın, kritik IO için yedekli PSU düşünün.
- Konteyner tipi çözümler: Kompakt pano + klima, dış ortam için ısı ve nem kontrolü; konteyner tipi azot üretim sistemleri ile entegre mimari.

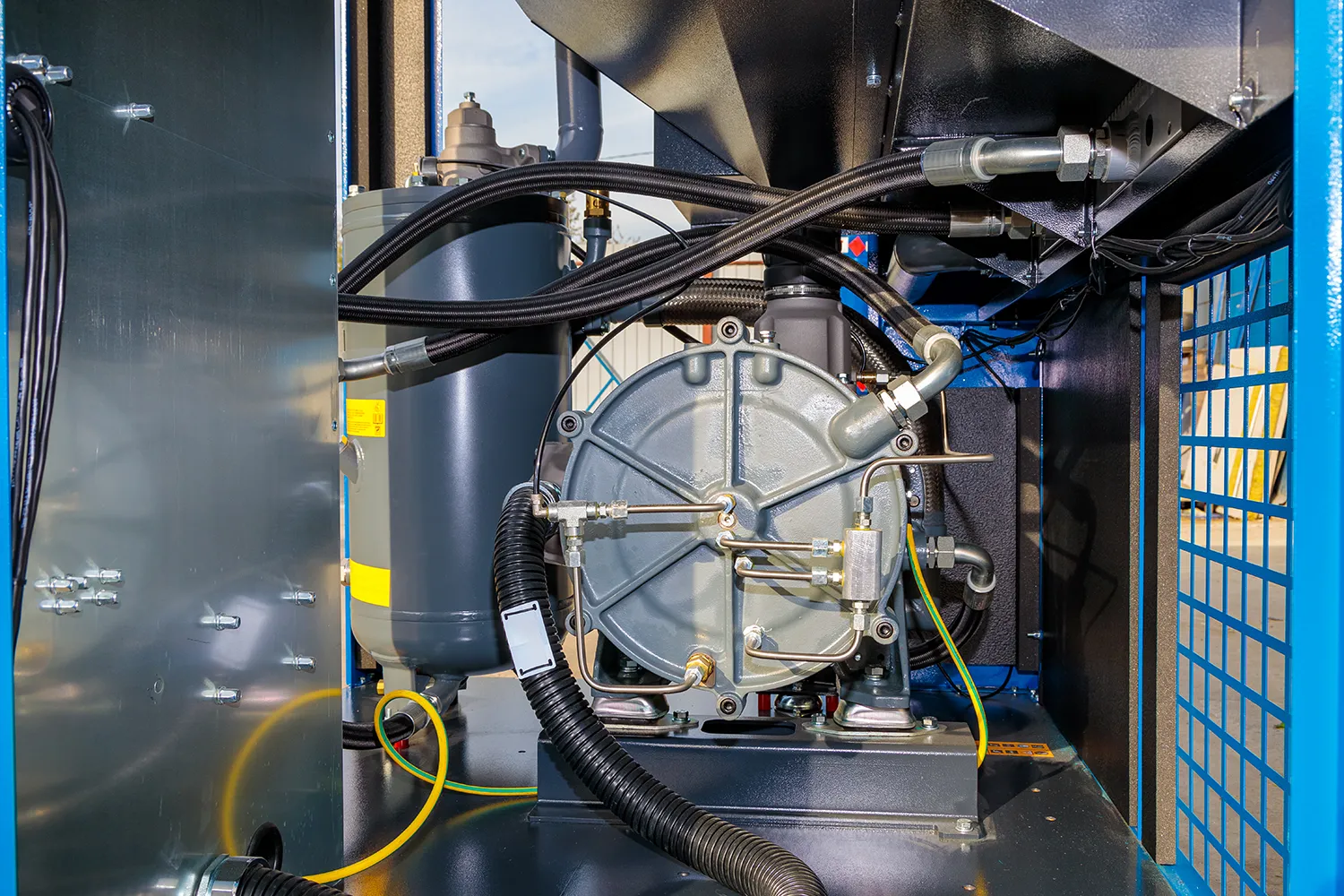

- Genel basınçlı hava/azot altyapısı: Besleme tarafındaki kompresör–kurutucu–filtre zinciriyle birlikte ele alın; basınçlı hava sistemleri üzerinden tesis topolojisini standardize edin.
Bakım ve periyodik test planı
- Termal kamera ile 3–6 ayda bir sıcak nokta taraması; anormal ısınma varsa bağlantıları tork anahtarı ile sıkın.
- İzolasyon/kaçak akım testleri; RCD fonksiyon kontrolü.
- VFD bakımı: Fan/filtre temizliği, DC-bus/elektrolitik kondansatör sağlık kontrolü.
- Güç analizörü & debimetre kalibrasyonu: kWh/Nm³ hesabı için yıllık kalibrasyon.
- Yedek modüller: Kontaktör, sigorta, röle, PSU ve analizör için minimum stok.
- Dokümantasyon: Tek hat, kablo listesi, IP/IK ve kısa devre dayanım verileri güncel tutulmalı.
SSS – Sık sorulanlar
- kWh/Nm³ verisini nereden alırım? Pano içindeki güç analizörü toplam kWh’yi, hattınızdaki debimetre Nm³’ü verir; SCADA toplar ve oranlar.
- Aktif mi pasif filtre mi? Değişken yük ve çok sayıda VFD’de aktif filtre esnektir; sabit tekrarlı yüklerde pasif çözümler ekonomik olabilir. IEEE 519 limitlerine göre seçin. IEEE Standards Association
- Hangi standartlara bakmalıyım? Pano için IEC 61439, makine elektriği için IEC 60204-1, harmonikler için IEC 61000-3-12 iyi bir başlangıçtır.
Doğru tasarlanmış azot jeneratörü enerji panosu, güvenli besleme + doğru ölçüm sayesinde kWh/Nm³ değerini düşürür, duruşları azaltır ve kaliteyi istikrarlı tutar. Tesisinize özel pano–saha entegrasyonunu birlikte planlayalım. Daha fazla bilgi ve teklif almak için Berce Air ile iletişime geçin: iletişim formu. Ayrıca ürün gamımızı azot jeneratörleri sayfasında inceleyebilirsiniz.
